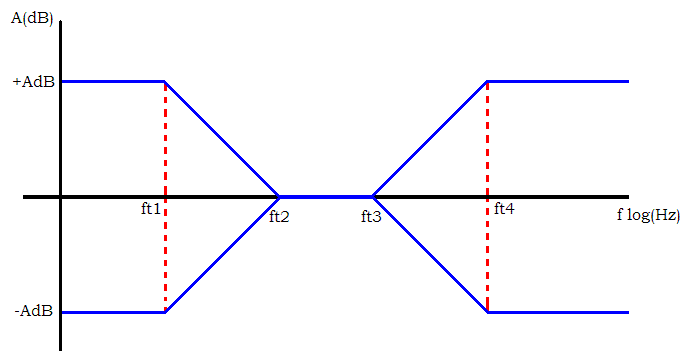

Il controllo dei toni viene generalmente affidato a un circuito standard, che permette il controllo dei toni mediante due bande attive e una passiva. Le bande attive sono quella dei toni bassi e quella dei toni alti. Il seguente grafico rappresenta l'andamento del guadagno al variare della frequenza:

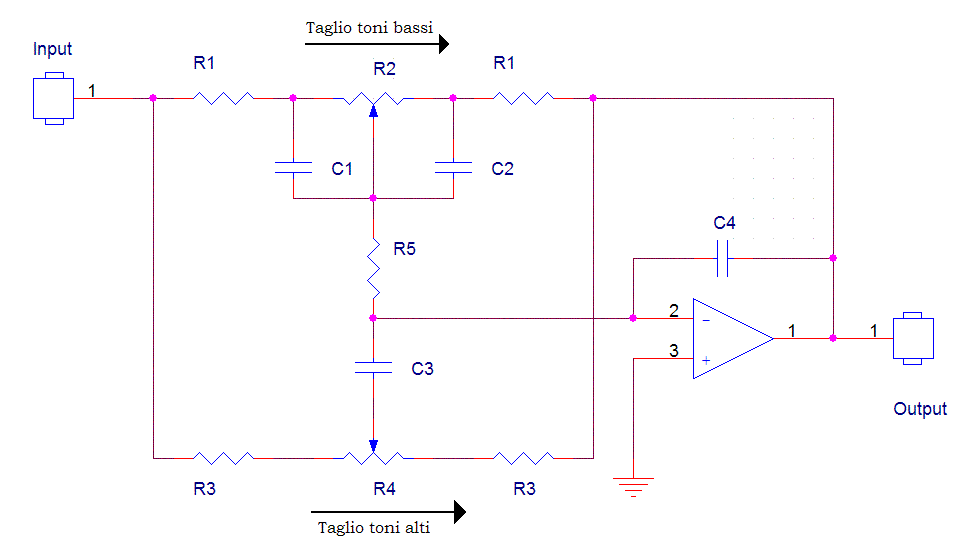

Normalmente il guadagno di un equalizzatore, di qualunque tipo esso sia, è di ±12dB. Il circuito definitivo sarà quindi di questo tipo:

Note sul circuito e sul suo funzionamento:

Agendo sul potenziometro R₂ si modificano i toni bassi, mentre agendo sul potenziometro R₄ si modificano i toni alti.
Per i segnali a bassa frequenza la capacità C3 risulta un circuito aperto quindi i ramo del circuito formato dalle 2 R₃ e dal potenziometro R4 viene ignorato. Per i segnali in alta frequenza invece la capacità C3 risulta come un corto circuito, mentre le capacità C1 e C2 cortocircuitano il potenziometro R2 escludendolo dalle regolazioni.

Il condensatore C₄ è una capacità di bypass per le alte frequenze ( > 200 KHz) ed evita l'autoscillazione del circuito. Generalmente assume il valore di 10 pF o 47 pF.
valori dei componenti:

Per assegnare il valore ai componenti bisogna tenere conto di alcune semplici relazioni:

R₄>>R₃ e R₁

C₃<<C₁ e C₂

AdB=±20log|(R₁+R₂)/R₁|=±12dB

C₁=C₂=>C

ft₁=1/(2PR₂C)

ft₂=1/(2PR₁//R₂C)

ft₃=1/(2PC₃(R₁+R₃+2R₅))

ft₄=1/(2PC₃R₃)
