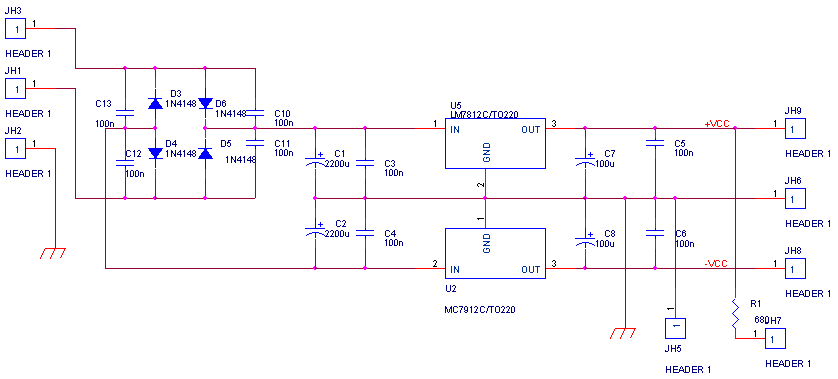

Per il funzionamento del nostro prototipo abbiamo bisogno di una tensione duale ±12V, necessaria ad alimentare gli amplificatori operazionali utilizzati per l'equalizzatore e i circuiti necessari al funzionamento del VU meter. Per realizzare l'alimentatore è stato utilizzato un ponte a diodi integrato e due stabilizzatori di tensione integrati, uno per i +12V e uno per i -12V. Il circuito dell'alimentatore è quindi il successivo:
