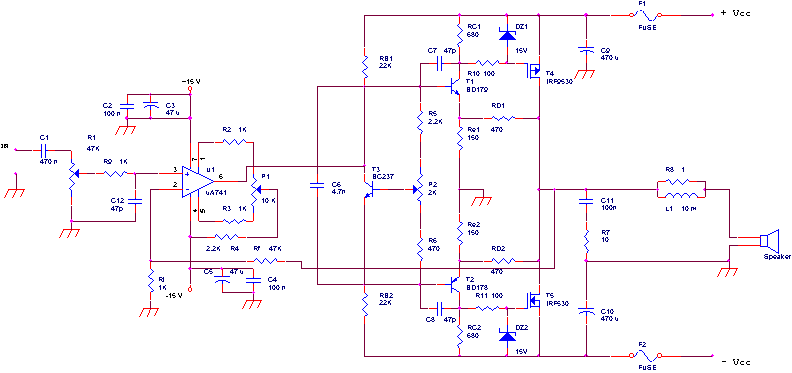

SCHEMA ELETTRICO TOTALE
lo schema elettrico è stato realizzato con Orcad Express, ma il
master è stato disegnato a mano senza l'utilizzo del PCB, la funzione di
sbrogliatura del Software.
Nel master disegnato su foglio da lucido con le penne a
china, si possono notare le piste di alimentazione, di collegamento tra i
finali, di uscita e di segnale di massa molto spesse rispetto alle altre, ciò è
dovuto all'elevata corrente che scorre nel circuito, soprattutto nella parte che
riguarda i finali, che sono i componenti che hanno appunto la funzione di dare
corrente al carico, nel nostro caso uno speaker.
Qui sotto è riportato l'elenco componenti, i componenti sono in quantità adeguata per la realizzazione di un solo canale di amplificazione, si ottiene quindi un amplificatore MONO, per ottenerlo STEREO è necessario realizzare due prototipi utilizzando sempre lo stesso master.
|
ELENCO COMPONENTI |
||||
|
Componente |
Valore |
Sigla |
Quantità |
|
|
Condensatore |
470 nF |
/////////////// |
1 |
|
|
Condensatore |
47 pF |
/////////////// |
3 |
|
|
Condensatore |
100 nF |
/////////////// |
3 |
|
|
Condensatore |
47 mF |
/////////////// |
2 |
|
|
Condensatore |
4,7 nF |
/////////////// |
1 |
|
|
Condensatore |
1000 mF |
/////////////// |
2 |
|
|
Amp Operazionale |
/////////////// |
m A741 |
1 |
|
|
Trimmer |
47 K W |
/////////////// |
1 |
|
|
Trimmer |
10 K W |
/////////////// |
1 |
|
|
Trimmer |
2 K W |
/////////////// |
1 |
|
|
Resistenza |
1 K W |
/////////////// |
4 |
|
|
Resistenza |
47 K W |
/////////////// |
1 |
|
|
Resistenza |
2,2 K W |
/////////////// |
2 |
|
|
Resistenza |
22 K W |
/////////////// |
2 |
|
|
Resistenza |
680 W |
/////////////// |
2 |
|
|
Resistenza |
100 W |
/////////////// |
2 |
|
|
Resistenza |
470 W |
/////////////// |
3 |
|
|
Resistenza |
150 W |
/////////////// |
2 |
|
|
Resistenza |
10 W |
/////////////// |
1 |
|
|
Resistenza |
1 W |
/////////////// |
1 |
|
|
Diodo Zener |
15 V |
/////////////// |
2 |
|
|
Induttanza |
10 mH |
/////////////// |
1 |
|
|
Transistor |
/////////////// |
BC 237 |
1 |
|
|
Transistor |
/////////////// |
BD 178 |
1 |
|
|
Transistor |
/////////////// |
BD179 |
1 |
|
|
Mosfet |
/////////////// |
IRF9530 |
1 |
|
|
Mosfet |
/////////////// |
IRF530 |
2 |
|
|
Zoccolo per A.O. |
/////////////// |
/////////////// |
1 |
|
